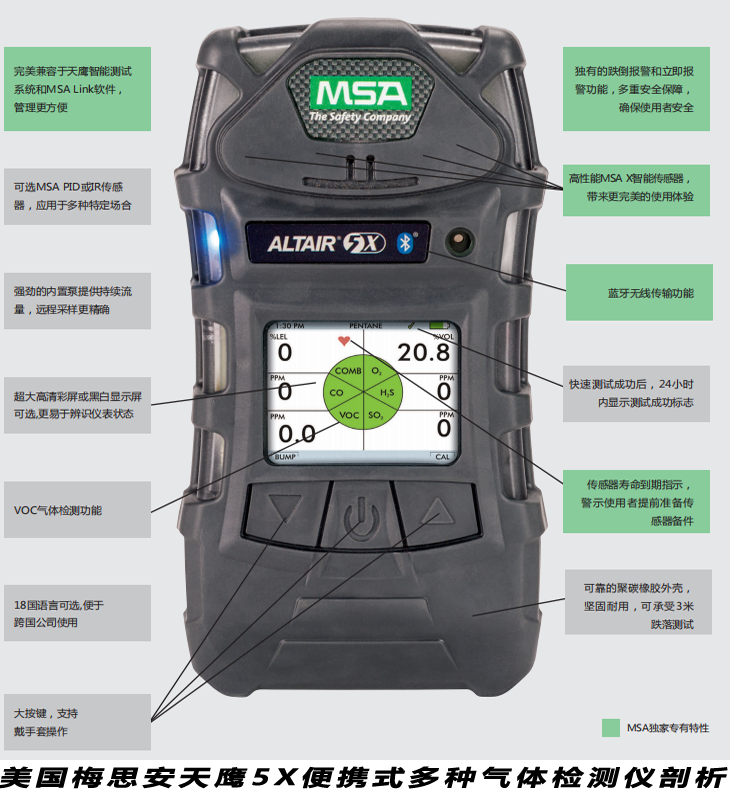

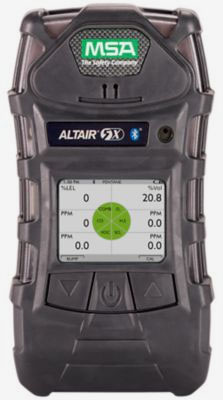

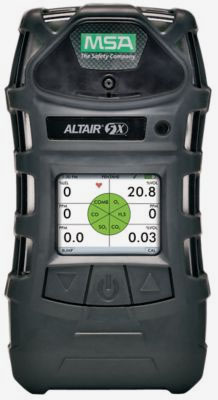

天鷹(ALTAIR) 5X多氣體檢測儀是MSA結合多年設計經驗，采用MSA專利X智能傳感器技術的全新、系列化便攜式氣體檢測儀表。

可檢測多達6種氣體；所有X智能傳感器均可實現即插即用，配置靈活方便；即使在惡劣環境下，傳感器信號依然保持穩定，可靠性強；ALTAIR 5X帶來更快的響應時間（15秒）；超長的傳感器壽命（典型壽命4年）；先進的PID傳感器技術，可檢測數百種有毒有害物質；業內首創的傳感器壽命指示，以及人性化的跌倒報警和立即報警功能；更長壽命的電池，可供全天候使用。得益于更長的傳感器壽命、更長質保以及無與倫比的耐用性。

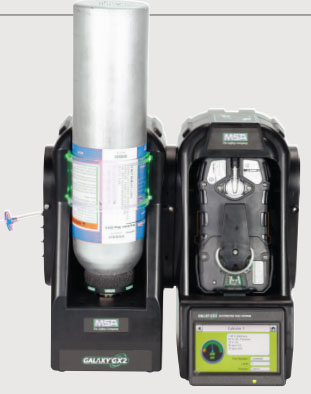

天鷹5X 多種氣體檢測儀不僅內置MSA獨家X智能傳感器，同時還搭載先進的紅外或PID（紫外光電離）傳感器，配合天鷹系列智能測試系統，為客戶提供標定、測試、安全管理一體化解決方案。

MSA在現有天鷹5X 的基礎上新增了藍牙無線功能，實現了氣體檢測儀和其他便攜式安卓智能設備（手機，平板電腦）的無線互聯。只需在安卓移動設備上通過百度助手免費下載MSA專屬無線平臺——ALTAIR Connect APP，即可實時接收氣體檢測讀數、更改氣體檢測儀設置、接收報警信息。

· 實現氣體檢測儀和安卓便攜設備的無線連接。

· 便攜設備實時讀取儀表信息

· 便攜設備實時接收天鷹5X藍牙版報警信號，第一時間響應，并可迅速準確傳遞信息至相關部門，通過便攜設備對天鷹5X藍牙版進

行儀表設置，操作更簡便

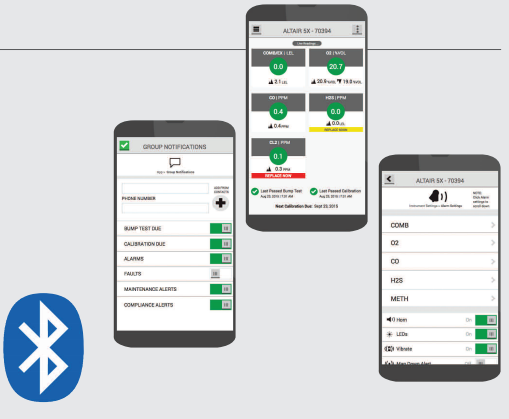

ALTAIR Connect APP軟件是MSA重金打造的無線平臺，具有以下功能：

· 實時顯示氣體讀數

· 短信通知報警信息

· 儀表設置

藍牙無線技術

通過加入藍牙傳輸功能，MSA成功將無線技術應用于氣體檢測儀。

只需從百度應用中免費下載MSA ALTAIR Connect應用程序，即可使用安卓設備與 天鷹 5X氣體檢測儀進行配對，并通過移動設備實現以下功能：

· 接收實時氣體檢測讀數

· 接收跌倒報警信息

· 遠距離設置天鷹5X氣體檢測儀

· 自動記錄儀表事件

· 自動發送警報短信

確保當事人及時收到安全信息，避免意外

1.遠程監控

· 管理人員遠程即可了解現場環境，包括氣體濃度，報警信息。

· 管理人員對單人作業人員實現全程安全監護，收到報警信息可及時響應。

2.實時監控

· 氣體檢測儀和安卓便攜設備配對后，實時向便攜設備傳遞檢測信息

· 監護人員通過便攜智能設備實時監測作業人員周圍氣體情況

· 監護人員可第一時間接收到報警信息，對受限空間內作業人員安全監護

· 最適合受限空間作業

3. 通過便攜設備對天鷹5X藍牙版儀表進行設置

· 操作更簡便

· 顯示更直觀

· 記錄更智能

4.技術規格

氣體種類	量程	分辨率
可燃氣	0-100%LEL	1%LEL
氧氣	0-30%Vol	0.1%Vol
一氧化碳	0-2000ppm	1ppm
一氧化碳（抗氧）	0-2000ppm	1ppm
硫化氫	0-200ppm	1ppm
硫化氫	0-100ppm	0.1ppm
二氧化硫	0-20ppm	0.1ppm
氯氣	0-10ppm	0.1ppm
氨氣	0-100ppm	1ppm
一氧化氮	0-200ppm	1ppm
二氧化氮	0-50ppm	0.1ppm
二氧化氯	0-1ppm	0.01ppm
磷化氫	0-5ppm	0.05ppm
氰化氫	0-100ppm	0.5ppm
二氧化碳（紅外型）	0-10%Vol	0.01%Vol
甲烷（紅外型）	0-100%Vol	1%Vol
丙烷（紅外型）	0-100%Vol	1%Vol
丙烷（紅外型）	0-100%LEL	1%LEL
有機蒸汽	0-2000ppm	0.1ppm

5.產品編號 產品描述

10172348 天鷹5X便攜式多種氣體檢測儀 LEL/O2 /CO/H2 S/VOC/彩屏

10172349 天鷹5X便攜式多種氣體檢測儀 LEL/O2 /VOC/彩屏

10172350 天鷹5X便攜式多種氣體檢測儀 VOC/彩屏

10125233 天鷹5X便攜式多種氣體檢測儀 LEL/O2 /CO/H2 S/泵/單色屏

10125235 天鷹5X便攜式多種氣體檢測儀 LEL/O2 /CO/H2 S/泵/彩屏

10125243 天鷹5X便攜式多種氣體檢測儀 LEL/O2 /CO/H2 S/CO2 泵/單色屏

10125244 天鷹5X便攜式多種氣體檢測儀 LEL/O2 /CO/H2 S/CO2 泵/彩屏

10129534 天鷹5X便攜式多種氣體檢測儀 LEL/O2 /CO/H2 S/Cl 2 泵/彩屏

6.市場：建筑 消防服務 一般工業 石油和天然氣 公共設施

7.應用： 可燃氣檢測 密閉空間 泄漏檢測 氧氣檢測 毒氣檢測

紅色 (報警)

紅色報警 LED 指示燈是報警狀態或儀表中發生任何錯誤時的視覺指示。

綠色 (安全)

安全 LED 每 15 秒閃爍一次，通知用戶儀表開啟并且在下面定義的條件下運行：

· 綠色安全 LED 已啟用

· 可燃性氣體讀數為 0 % LEL 或 0 % Vol

· 氧氣 (O2 ) 讀數為 20.8%

· 所有其他傳感器讀數均為 0 ppm

· 不存在氣體報警( 高或低)

· 儀表不處于低電量警告或報警狀態

· STEL 和 TWA 讀數為 0 ppm

可通過 MSA Link 軟件關閉此選項。

黃色 (故障)

如果在儀表操作期間檢測到以下任一故障條件，則故障指示燈激活。這包括：

· 儀表存儲器錯誤

· 確定傳感器缺失或無法工作

· 泵故障

也通過激活儀表警報 LED 燈、喇叭和振動警報來指示這些故障。

藍色 (藍牙狀態)

藍色 LED 是藍牙連接狀態的視覺指示。

· 關閉 = 藍牙板關閉或處于無法檢測狀態

· 快速閃爍 = 可發現模式

· 慢速閃爍 = 已連接

每日使用前皆需進行檢查功能 。MSA 建議每日使用之前都進行一次常規檢，建議在每日使用前進行快速測試，驗證儀表是否運行正常。儀表必須通過快速測試。如果未能通過測試，則應在使用設備前進行標定。

ALTAIR 5X PID 檢測儀被設計為只檢測空氣中的氣體和蒸汽。

藍牙操作依賴于維持通信鏈路所必需的無線服務的信號可用性。無線信號缺失會導致警報通信和其他信息無法傳遞到連接的設備上。在無線信號缺失時應采取適當的預防措施。

如儀表受到外力碰撞或嚴重污染，應增加快速測試的頻率。另外，如果所測試的氣體含有以下材料( 可能降低可燃性氣體傳感器和/或 VOC 傳感器 (PID) 的靈敏度并減少其讀數) ，則應更頻繁地檢查標定：

○ 有機硅樹脂

○ 硅酸鹽

○ 含有鉛的化合物

○ 硫化合物暴露濃度超過 200 ppm，或者暴露濃度超過 50 ppm 達到一分鐘

○ 高濃度的 VOC 氣體可能影響 CO 傳感器性能空氣中可點燃的可燃性氣體的最低濃度被定義為爆炸下限 (LEL)。XXX 的可燃性氣體讀數指示氣體超過100 % LEL，因此存在爆炸風險。應立刻遠離危險區域。

請勿使用催化傳感器或電化學傳感器來測試以下氣體中的可燃性氣體或有毒氣體，因為這可能會導致讀數錯誤：

○ 缺氧或富氧環境

○ 還原性氣體

○ 爐身

○ 惰性氣體環境

○ 含有可燃空氣傳播煙霧/粉塵的氣體。

· 由于可能導致錯誤的低讀數，切勿使用 ALTAIR 5X PID 多氣體檢測儀的催化可燃性氣體傳感器來檢測含有高閃點( 高于 38 °C, 100 °F) 液體所轉化蒸氣的氣體中的可燃性氣體。

· 儀表需要足夠的時間來顯示精確讀數。響應時間因設備所使用的傳感器類型而異。每英尺采樣軟管至少需要 1 秒時間( 每米 3 秒) ，以允許通過傳感器抽吸樣品。

· 采用 0.062 英寸( 1.57 毫米) 內徑管材制成的采樣軟管為儀表提供快速運輸時間；不過，其長度至多為 50 英尺( 15 米) 。

· 反應性有毒氣體的采樣 (Cl2、ClO2、NH3 ) 只能使用章節 9 訂購信息 中列出的反應性氣體采樣軟管和探桿套件。

· 由 0.125 英寸( 3 毫米) 內徑管道制成的采樣管的長度必須限制在 100 英尺( 30 米) 以內。

· 對于所有儀表的讀數和信息，必須由受過培訓的合格人員來解釋與特定環境、工業實踐和暴露限值有關的儀表讀數。

儀表配備有多個報警裝置，以提高用戶安全度：

振動報警

在任何報警條件有效時，儀表振動。可通過“設置 ‐警報選項”菜單( → 儀表設置) 來關閉振動警報。

喇叭

儀表配備聲警報。

可通過“設置 ‐警報選項”菜單( → 儀表設置) 來關閉喇叭。

InstantAlert? 報警

InstantAlert 專屬功能允許用戶手動激活聲音警報，以提醒附近的人注意潛在的危險情況。在處于測量模式時，按住 q 按鈕大約 5 秒可激活 InstantAlert 報警。

用戶設置可能限制對此功能的訪問。

跌倒警報? 報警

如果跌倒警報開啟，若在 30 秒內未檢測到動作，則儀表啟動“跌倒”報警。警報 LED 指示燈將閃爍，喇叭發出聲音，且聲頻越來越高。在儀表關閉時跌倒警報始終處于關閉狀態。

隱藏模式

隱藏模式禁用視覺、聲警報和振動警報。MSA 建議，保留此功能的默認“關閉”狀態?？赏ㄟ^“設置 ‐儀表選項”菜單( → 儀表設置) 來開啟隱藏模式。在顯示屏上，所有三個警報圖標都顯示為關閉。

傳感器壽命警報

儀表在標定期間將會評估傳感器的狀況。

在傳感器的壽命即將結束時，儀表會發出警告。盡管傳感器仍然可以正常工作，但警告讓用戶有時間更換傳感器，以最大限度縮短停機時間。在持續工作期間，通過傳感器壽命指示燈顯示 ? 以提示傳感器的剩余壽命。當傳感器抵達最終壽命時，傳感器標定將不會成功，隨后傳感器壽命報警裝置將發出警報。在持續工作期間，傳感器壽命指示燈顯示 ©，直至傳感器已經更換和/或成功標定。顯示屏上的每種氣體都有對應的傳感器壽命指示燈狀態。如果傳感器處于報廢警告狀態，其指示燈將變為橙色 ©。如果傳感器壽命已到，則會處于報警狀態，其傳感器壽命指示燈將為 ?。

背光

當按下任何前面板按鈕時，背光自動激活，并在用戶選擇的延時期間一直保持開啟狀態。

可使用設置 ‐儀表設置( → 儀表設置) 或通過 MSA Link 軟件來更改此持續時間。

操作蜂鳴聲

每 30 秒通過在以下條件下使喇叭短暫發聲并令警報 LED 閃爍來激活此操作蜂鳴聲：

· 操作蜂鳴聲已啟用

· 儀表處于正常測量氣體頁面

· 儀表不在電池警告狀態

· 儀表不在氣體警報狀態。
